UNIVERSITÀ DEGLI STUDI DI TORINO
DIPARTIMENTO DI MATEMATICA GIUSEPPE PEANO

Tesi di Laurea Magistrale — A.A. 2021/2022

Trasformata di Gabor e principi di indeterminazione:
aspetti teorici e visualizzazioni grafiche

Relatore — Prof. Paolo Boggiatto
Candidato — Matteo Bramardi

Introduzione all'analisi armonica e tempo-frequenza

La trasformata di Fourier

Trasformata di Fourier La trasformata di Fourier su $L^1$ è un operatore lineare definito da \[ \Ftr \tc f \in \spLd \, \longmapsto \, \hat{f} \tc \spR^d \, \longrightarrow \, \spC \tc \hat{f}(\omega) \triangleq \intRd f(x) \, \eFtr{\omega}{x} \, dx \, . \]

Plancherel Se $f \in \spLd \cap \spLLd$, allora \[ \normaLLd{f} = \normaLLd{\hat{f}} \, . \] Quindi, $\Ftr$ può essere estesa su $\spLLd$ come operatore unitario e \[ \underbracket{\inprod{f}{g}_{\spLd} = \inprod{\hat{f}}{\hat{g}}_{\spLLd}}_{\textit{Formula di Parseval}} \, , \quad \forall f, g \in \spLLd \, . \]

La trasformata di Fourier inversa

\[ f, \hat{f} \in \spLd \; \Longrightarrow \; f(x) = \intRd \hat{f}(\omega) \, \eIFtr{x}{\omega} \, d\omega \quad \forall x \in \spR^d \, . \]

Il teorema di inversione è equivalente al teorema di Plancherel.

$\scriptsize f$

\[ \begin{gathered} \mathop{\longmapsto}^{\Ftr} \\ \mathop{\longleftarrow\!\shortmid}_{\Ftr^{-1}} \end{gathered} \]

$\scriptsize \hat{f}$

$\scriptsize \Real(f)$

$\scriptsize \Imag(f)$

$\scriptsize |\hat{f}\,|$

Visualizzazione grafica della trasformata di Fourier

Dato $f \tc \spR \, \longrightarrow \, \spR$, \[ c(t, \omega) = f(t) \, \eFtr{\omega}{t} \quad \text{per} \;\, t \in \spR \] è la curva nel piano complessa ottenuta dalle rotazioni intorno all'origine con frequenza $\omega$ a distanza variabile nel tempo $f(t)$.

La trasformata di Fourier $\hat{f}(\omega) = \int_{\spR} c(t, \omega) \, dt$ può essere interpreta come una misura del centro di massa della curva $c(t, \omega) = f(t) \, \eFtr{\omega}{t}, \; t \in \spR$.

$\scriptsize f$

$\scriptsize |\hat{f}\,| \quad \bullet \;\, |c_{\textrm{cdm}}|$

$\scriptsize c(t) \quad \bullet \;\, c_{\textrm{cdm}} \quad$ $\scriptsize \hat{f}$

play_arrow skip_previous skip_next

Esempi

Per $a \in \spR, \; a \gt 0$, se $\, \varphi_a (x) \triangleq e^{-\pi \frac{x^2}{a}}$ è una gaussiana non normalizzata di larghezza $a$ su $\spR^d$, allora \[ \varphi_a (x) \, \stackrel{\Ftr \,}{\longmapsto} \, a^{\frac{d}{2}} \varphi_{\frac{1}{a}} (x) \, . \]

$\scriptsize \varphi_3 \quad$ $\scriptsize \Ftr \varphi_3$

$\scriptsize \Ftr \varphi_3 \quad$ $\scriptsize \varphi_3$

Per $x, \omega \in \spR$, \[ \Rect(x) \, \stackrel{\Ftr \,}{\longmapsto} \, \Sinc(\pi \omega) \, , \] dove \[ \Rect(x) \triangleq \begin{cases} 0 & \text{se} \; |x| \gt 1 / 2 \\ 1 / 2 & \text{se} \; |x| = 1 / 2 \\ 1 & \text{se} \; |x| \lt 1 / 2 \end{cases} \] \[ \Sinc(\pi \omega) \triangleq \frac{\sin(\pi \omega)}{\pi \omega} \, . \]

$\scriptsize \Rect$

$\scriptsize \Sinc$

Operatori

Shift tempo-frequenza

Dati $f \tc \spR^d \, \longrightarrow \, \spR \,$ e $\, \omega \in \spR^d$, l'operatore di traslazione $T_x$ è definito da \[ T_x f(t) \triangleq f(t - x) \, , \] mentre l'operatore di modulazione $M_\omega$ da \[ M_\omega f(t) \triangleq \eIFtr{\omega}{t} f(t) \, . \] $T_x M_\omega$ oppure $M_\omega T_x$ sono dette shift tempo-frequenza.

Gli shift tempo-frequenza sono isometrie su $L^p$, $\forall p \in [1, \infty]$.

$\scriptsize T_x f \quad$ $\scriptsize f \triangleq e^{-t^2}$

$\scriptsize \Real(M_\omega f) \quad$ $\scriptsize f$

$\scriptsize \Real(M_\omega T_x f) \quad$ $\scriptsize f$

$\scriptsize M_\omega T_x f$

La serie di Fourier

L'analisi dei segnali periodici può essere condotta per mezzo della serie di Fourier.

Per $f \in L^2(\mathbb{T}^d)$, dove $\mathbb{T}^d = \spR^d / \, \spZ^d$, \[ \underbracket{\hat{f}(n) \triangleq \int_{[0, 1]^d} f(x) \, \eFtr{n}{x} \, dx}_{ n\textit{-esimo coefficiente di Fourier}} \quad \land \quad f = \underbracket{\sum_{n \, \in \, \spZ^d} \hat{f} (n) \, \eIFtr{n}{x}}_{\textit{serie di Fourier}} \] Inoltre, \[ \underbracket{\!\int_{[0, 1]^d} |f(x)|^2 \, dx = \normaLL{f}^2 = \sum_{n \, \in \, \spZ^d} |\hat{f}(n)|^2}_{\textit{identità di Parseval}} \, . \]

Visualizzazione grafica della serie di Fourier

Dato un qualunque segnale $f \tc \mathbb{T} \, \longrightarrow \, \spC$, il polinomio trigonometrico $f_N(t) = \sum_{n = -N}^N \hat{f}(n) \cdot e^{2 \pi i n \cdot t}$ approssima con crescente precisione $f$ e può essere interpretato come una concatenazione di $2N$ rotazioni nel piano complesso.

play_arrow skip_previous skip_next chevron_left chevron_right

Limitazioni della Trasformata di Fourier

Una delle limitazioni intrinseche della trasformata di Fourier risiede nell'inabilità di restituire informazioni — facilmente fruibili — in merito alla distribuzione temporale (o spaziale) delle frequenze.

Esempi

Segnali di frequenza crescente nel tempo:

$\scriptsize f(t) = \big( T_{2.5} \, \varphi_{0.5}(t) \big)^{\frac{1}{5}} \! \cdot \cos(2 \pi t^2)$

$\scriptsize |\hat{f}\,|$

Segnali composti dalle stesse onde sinusoidali ma con diversa distribuzione temporale.

$\scriptsize T_{2.5} \, \varphi_{0.6}(t) \cdot c_1(t)$
$\scriptsize \text{dove} \;\, c_A(t) = \cos(2 \pi \omega_A \cdot t), \;\; \omega_A = 2$

$\scriptsize T_{2.5} \, \varphi_{0.6}(t) \cdot c_2(t)$
$\scriptsize \text{dove} \;\, c_B(t) = \cos(2 \pi \omega_B \cdot t), \;\; \omega_B = 4$

$\scriptsize f_1(t) = T_{2.5} \, \varphi_{0.6}(t) \cdot (c_A(t) + c_B(t))$

$\scriptsize f_2(t) = T_{1.5} \, \varphi_{0.6}(t) \cdot c_A(t) + T_{3.5} \, \varphi_{0.6}(t) \cdot c_B(t)$

$\scriptsize |\hat{f}_1|$

$\scriptsize |\hat{f}_2|$

$\scriptsize \Real(\hat{f}_1)$

$\scriptsize \Real(\hat{f}_2)$

$\scriptsize \hat{f}_1$

$\scriptsize \hat{f}_2$

Il principio di indeterminazione

Un'altra limitazione della trasformata di Fourier è data dal principio di indeterminazione, secondo cui una funzione $f$ e la sua trasformata $\hat{f}$ non possono essere localizzate su insiemi arbitrariamente piccoli.

Disuguaglianza di Heisenberg-Pauli-Weyl

Disuguaglianza HPW $\forall f \in L^2(\spR), \; a, b \in \spR$, \[ \underbracket{ \Big( \int_\spR (x - a)^2 \, |f(x)|^2 \, dx \Big)^{\! \frac{1}{2}}}_{ \sim \; \text{misura di dispersione di} \; f } \; \underbracket{\Big( \int_\spR (\omega - b)^2 \, |\hat{f}(\omega)|^2 \, d\omega \Big)^{\! \frac{1}{2}}}_{ \sim \; \text{misura di dispersione di} \; \hat{f} } \geqslant \frac{1}{4\pi} \normaLL{f}^2 \, . \]

La dimostrazione della disuguaglianza HPW si basa sul seguente lemma, che è già di per sé una versione astratta del principio di indeterminazione:

Dati due operatori autoaggiunti $A$ e $B$ su uno spazio di Hilbert $H$, \[ \norma{(A - a) f} \, \norma{(B - b) f} \geqslant \frac{1}{2} |\inprod{[A, B] f}{f}| \, , \] $\forall a, b \in \spR, \; \forall f \in \Dom AB \cap \Dom BA$, dove $[A, B] \triangleq AB - BA$ è il commutatore.

Deviazioni standard \[ \begin{gathered} \Delta_f \, x \triangleq \, \min_{a \, \in \, \spR} \Big( \int_{\spR} (x - a)^2 \, |f(x)|^2 \, dx \Big)^{\!\frac{1}{2}} \\ \Delta_f \, \omega \triangleq \min_{b \, \in \, \spR} \Big( \int_{\spR} (\omega - b)^2 \, |\hat{f}(\omega)|^2 \, d\omega \Big)^{\!\frac{1}{2}} \end{gathered} \]

Se $\Delta_f \, x \lt \infty \,$ e $\, \Delta_f \, \omega \lt \infty$, le deviazioni standard sono minimizzate per \[ a = \underbracket{\intRd x |f(x)|^2 \, dx}_{ \text{valore atteso di} \; X } \quad e \quad b = \underbracket{\intRd \omega |\hat{f}(\omega)|^2 \, d\omega}_{ \text{valore atteso di} \; \widehat{X} } \, , \] dove $X$ e $\widehat{X}$ sono variabili aleatorie di cui $|f(x)|^2$ e $|\hat{f}(\omega)|^2$ sono le funzioni di densità di probabilità. $\Delta_f \, x$ e $\Delta_f \, \omega$ possono quindi essere interpretate come la dispersione dell'energia del segnale.

Con questa notazione, il principio di indeterminazione di Heisenberg-Pauli-Weyl diventa \[ \normaLL{f} = 1 \quad \Longrightarrow \quad \Delta_f \, x \cdot \Delta_f \, \omega \geqslant \frac{1}{4 \pi} \, , \]

non è possibile ottenere una dispersione piccola a piacere
sia nel dominio dei tempi sia in quello delle frequenze.

Pertanto, sussiste una relazione di dualità tra la durata del segnale e la larghezza di banda nel dominio delle frequenze.

$\scriptsize f_1(t) = \varphi_{\frac{1}{\, 40}} \cos(2 \pi \, 8 \cdot t)$

$\scriptsize f_2(t) = \varphi_{\,\frac{3}{5}} \cos(2 \pi \, 8 \cdot t)$

$\scriptsize |\hat{f}_1|$

$\scriptsize |\hat{f}_2|$

Il principio di indeterminazione di Donoho-Stark

Tale principio si fonda sul concetto di $\varepsilon$-concentrazione.

Dati $f \in \spLLd$ e un insieme misurabile $T \subseteq \spR^d$, $f$ è detta $\varepsilon$-concentrata su $T$, se \[ \Big( \int_{T^c} |f(x)|^2 \, dx \Big)^{\frac{1}{2}} \leqslant \varepsilon \normaLL{f} \, . \]

$\scriptsize f \quad$ [ ] $\scriptsize T \quad$ $\scriptsize |f|^2 \quad$ $\scriptsize \int_{T^C} |f|^2 \quad$ $\scriptsize \normaLL{f}^2$

Principio di indeterminazione di Donoho-Stark Se $f \in \spLLd$ tale che $f \neq 0$ è $\varepsilon_T$-concentrata su $T \subseteq \spR^d$ e $\hat{f}$ è $\varepsilon_\Omega$-concentrata su $\Omega \subseteq \spR^d$, allora \[ |T| \, |\Omega| \geqslant (1 - \varepsilon_T - \varepsilon_\Omega)^2 \, , \] dove $|\, \cdot \,|$ è la misura di un insieme misurabile.

La trasformata di Gabor

Al fine di superare l'inefficacia della trasformata di Fourier di fornire informazioni riguardante la distribuzione temporale (o spaziale) delle frequenze, è possibile — ispirandosi al funzionamento dell'apparato uditivo umano — immaginare di segmentare un segnale prima che questo venga analizzato.

$\scriptsize f \quad$ $\scriptsize g \quad$ $\scriptsize f \cdot g(\boldsymbol{\,\cdot} - x)$

$\scriptsize |V_g f(x, \boldsymbol{\cdot}\,)| \triangleq |\Ftr \big(f \cdot g(\boldsymbol{\,\cdot} - x) \big)|$

play_arrow skip_previous skip_next

Fondamenti della trasformata di Gabor

Trasformata di Gabor su $L^2$ Fissata una funzione $g \in \spLLd \tc g \neq 0$, detta funzione finestra, la trasformata di Gabor — detta anche Short Time Fourier Transform (STFT) — di una funzione $f \in \spLLd$ rispetto a $g$ è definita puntualmente da \[ \begin{gathered} V_g \tc f \, \longmapsto V_g f \\ V_g f(x, \omega) \triangleq \intRd f(t) \, \bar{g}(t - x) \, \eFtr{\omega}{t} \, dt \quad \text{per} \; x, \omega \in \spR^d \, . \end{gathered} \]

Essendo $V_g f$ in generale complesso, per visualizzare la trasformata di Gabor è solitamente impiegato lo spettrogramma, ovvero $|V_g f(x, \omega)|^2$ per $x \in \Dom f \,$ e $\, \omega \in \Dom \hat{f}$.

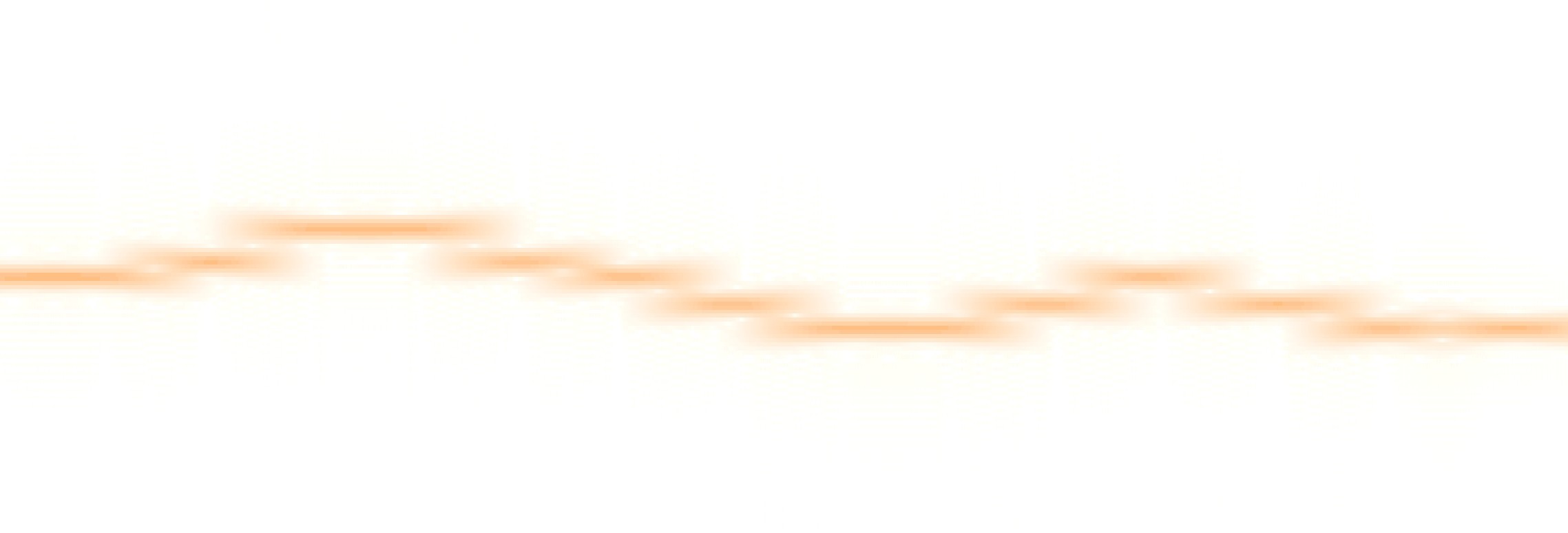

$\scriptsize |V_g f|^2$

Spettrogramma di un estratto della melodia dall'inno europeo,
tratto da Nona Sinfonia di Beethoven e noto anche come Inno alla Gioia.

Inoltre, è possibile definire la trasformata di Gabor come composizione: \[ \begin{array}{c c c c c c c c c} V & \tc & \spLLd & \!\! \longrightarrow \!\! & \spLLdd & \!\! \longrightarrow \!\! & \spLLdd & \!\! \longrightarrow \!\! & \spLLdd \\ && f, g & \!\! \stackrel{\bar{\otimes}}{\longmapsto} \!\! & f \otimes \bar{g} & \!\! \stackrel{\mathcal{T}_a}{\longmapsto} \!\! & \mathcal{T_a} (f \otimes \bar{g}) & \!\! \stackrel{\Ftr_2}{\longmapsto} \!\! & \Ftr_2 \mathcal{T}_a (f \otimes \bar{g}) \, , \end{array} \] dove $\bar{\otimes}$ è un prodotto tensoriale, $\mathcal{T}_a$ una trasformazione asimmetrica di coordinate e $\Ftr_2$ una trasformata parziale di Fourier, definiti rispettivamente come \[ \begin{array}{c c c c r c l} \bar{\otimes} & \tc & \spLLd & \longrightarrow \spLLdd \tc & f \, \bar{\otimes} \, g \, (x, t) & \triangleq & f \otimes \bar{g} (x, t) \triangleq f(x) \, \bar{g}(t) \, , \\[.5em] \mathcal{T}_a & \tc & \spLLdd & \longrightarrow \spLLdd \tc & \mathcal{T}_a F(x, t) & \triangleq & F(t, t - x) \, , \\[.5em] \Ftr_2 & \tc &\spLLdd & \longrightarrow \spLLdd \tc & \Ftr_2 F(x, w) & \triangleq & \intRd F(x, t) \eFtr{t}{w} dt \, . \end{array} \]

Gli operatori $\mathcal{T}_a$ e $\Ftr_2$ sono isometrici su $\spLLd$. Inoltre, se $f, g \in \spLLd$, allora \[ \normaLLdd{f \, \bar{\otimes} \, g} = \normaLLd{f} \, \normaLLd{g} \, . \]

Ortogonalità

Relazione di ortogonalità Per $j = 1, 2$, se $f_j, g_j \in \spLLd$, allora $V_{g_j} f_j \in \spLLdd$ e vale un analogo del teorema di Plancherel: \[ \inprod{V_{g_1} f_1}{V_{g_2} f_2}_{\spLLdd} = \inprod{f_1}{f_2}_{\spLLd} {\mathop{\inprod{g_1}{g_2}}^{\text{_________}}}_{\spLLd} \, . \]

Ricordando che l'isometria $\Ftr_2 \mathcal{T}_a$ preserva il prodotto interno, segue che \[ \begin{split} \inprod{V_{g_1} f_1}{V_{g_2} f_2}_{\spLLd} & = \inprod{\Ftr_2 \mathcal{T}_a (f_1 \otimes \bar{g}_1)}{\Ftr_2 \mathcal{T}_a (f_2 \otimes \bar{g}_2)} \\ & = \inprod{f_1 \otimes \bar{g}_1}{f_2 \otimes \bar{g}_2} \mathop{=}^{\text{def}} \, \inprod{f_1 \bar{g}_1}{f_2 \bar{g}_2} \\[.2em] & = \intRd f_1(t) \, \bar{f}_2(t) \, \Big( \intRd \bar{g}_1(t - x) \, g_2(t - x) dx \Big) \ dt \\[.2em] & = \inprod{f_1}{f_2}_{\spLLd} {\mathop{\inprod{g_1}{g_2}}^{\text{_________}}}_{\spLLd} \, . \end{split} \]

Formula di inversione

Come per la trasformata di Fourier, è possibile ricostruire un segnale $f$ a partire dalla sua trasformata di Gabor $V_g f$. La formulazione della trasformata inversa si fonda sul concetto di integrale a valori vettoriali.

Formula di inversione della trasformata di Gabor Date due funzioni finestra (rispettivamente di codifica e decodifica) $\, g, \gamma \in \spLLd \tc \inprod{\gamma}{g} \neq 0$, \[ f = \frac{1}{\inprod{\gamma}{g}} \int_{\spR^{2d}} V_g f(x, \omega) M_\omega T_x \gamma \, d\omega \, dx \quad \forall f \in \spLLd \, . \]

Analisi tempo-frequenza e operatori di localizzazione

L'analisi di un segnale si divide in tre fasi

Analisi: \[ \smash{f(x) \, \longmapsto \, V_g f(x, \omega)} \]
Processing (o elaborazione): \[ \mathfrak{F} \tc V_g f(x, \omega) \, \longmapsto \, \mathfrak{F} V_g f(x, \omega) \, . \] Ad esempio, $V_g f(x, \omega)$ può essere moltiplicato per una funzione $a(x, \omega)$ che assume valore zero in alcuni sottoinsiemi dello spazio tempo-frequenza: \[ \mathfrak{F} \tc V_g f(x, \omega) \, \longmapsto \, a(x, \omega) \, V_g f(x, \omega) \, . \]
Sintesi (o ricostruzione): \[ \widetilde{f}(x) = \intRdd \! \mathfrak{F} \, V_g f(x, \omega) M_\omega T_x \gamma \, dx \, d\omega \, . \]

Operatore di localizzazione La seguente combinazione di analisi, elaborazione e sintesi è detta operatore di localizzazione con simbolo $a \in \spLLdd$ \[ f(t) \: \longmapsto \: \widetilde{f}(t) \triangleq \underbracket{\intRdd \overbracket{\underbracket{a(x, \omega)}_{ \text{simbolo} } \, \underbracket{V_g f(x, \omega)}_{ \text{analisi} }}^{ \text{elaborazione} } M_\omega T_x \gamma \, dx \, d\omega}_{ \text{sintesi} } \, . \]

Denoising di un segnale audio

Consideriamo un segnale reale $f \tc \spR \, \longrightarrow \, \spR \,$ degradato da rumore bianco con volume inferiore a quello del segnale "pulito". La rimozione del rumore (denoising) può essere condotta moltiplicando $V_g f(x, \omega)$ per una funzione $a(x, \omega)$ nulla per $(x, \omega)$ tali che $|V_g f(x, \omega)|^2 \lt A$, dove $A$ è un certo valore soglia. \[ \hspace{-1.5em} V_g f(x, \omega) \, \longmapsto \, a(x, \omega) \, V_g f(x, \omega) \quad \text{dove} \quad a(x, \omega) = \begin{cases} 0 & \text{se} \; |V_g f(x, \omega)|^2 \lt A \\ 1 & \text{altrimenti}. \end{cases} \]

$\scriptsize f$

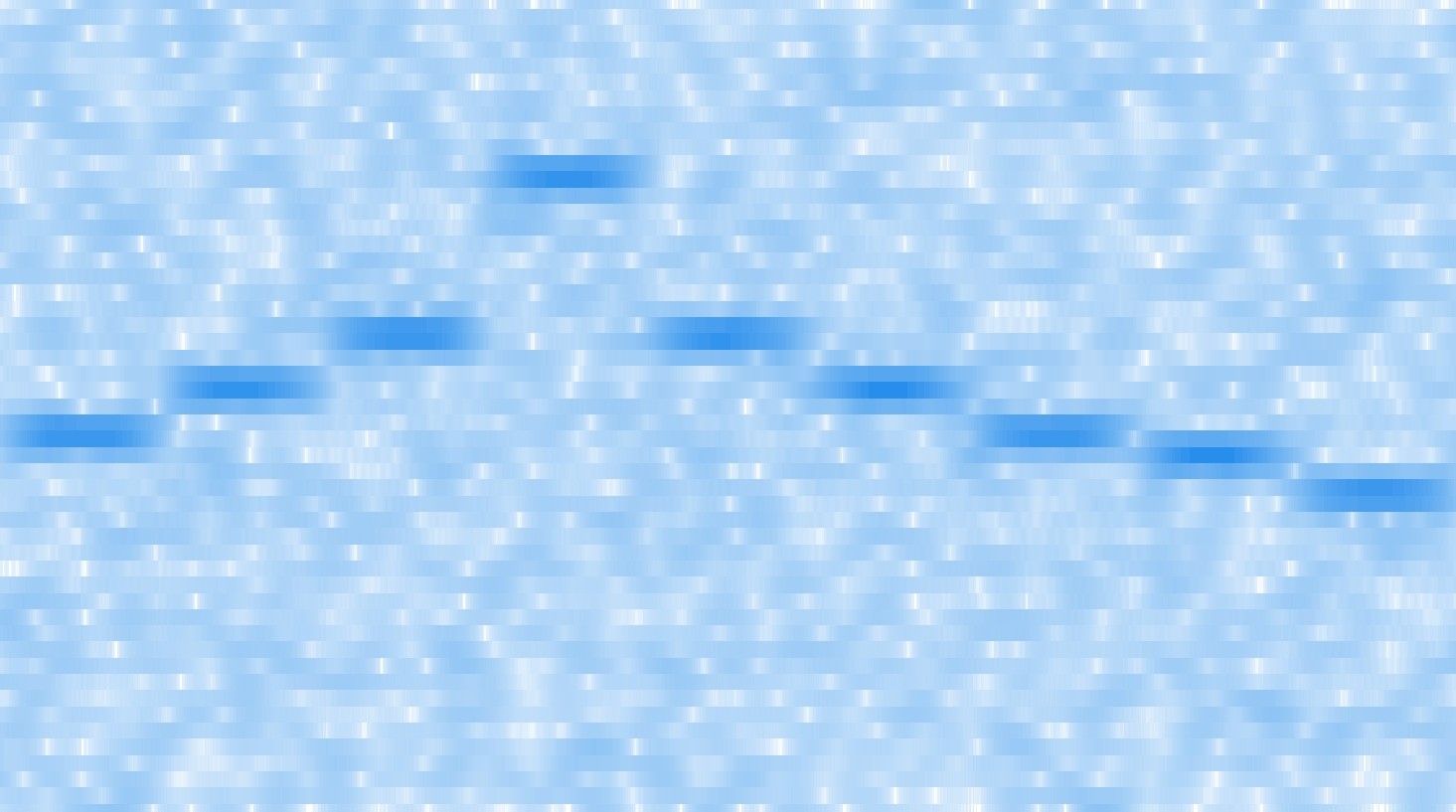

$\scriptsize |V_g f|^2$

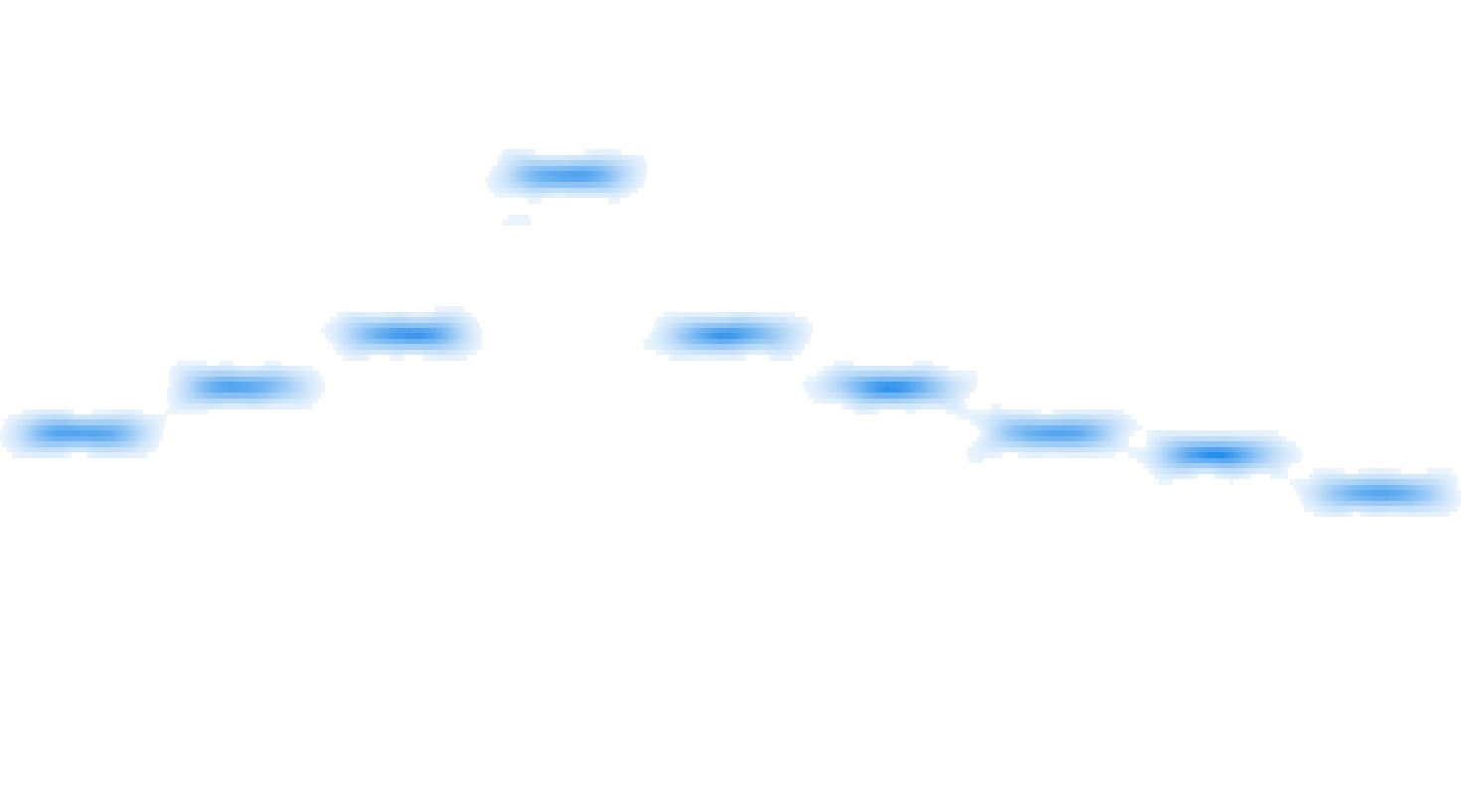

$\scriptsize |a \cdot V_g f|^2$

$\scriptsize \tilde{f} \; \text{(denoised signal)}$

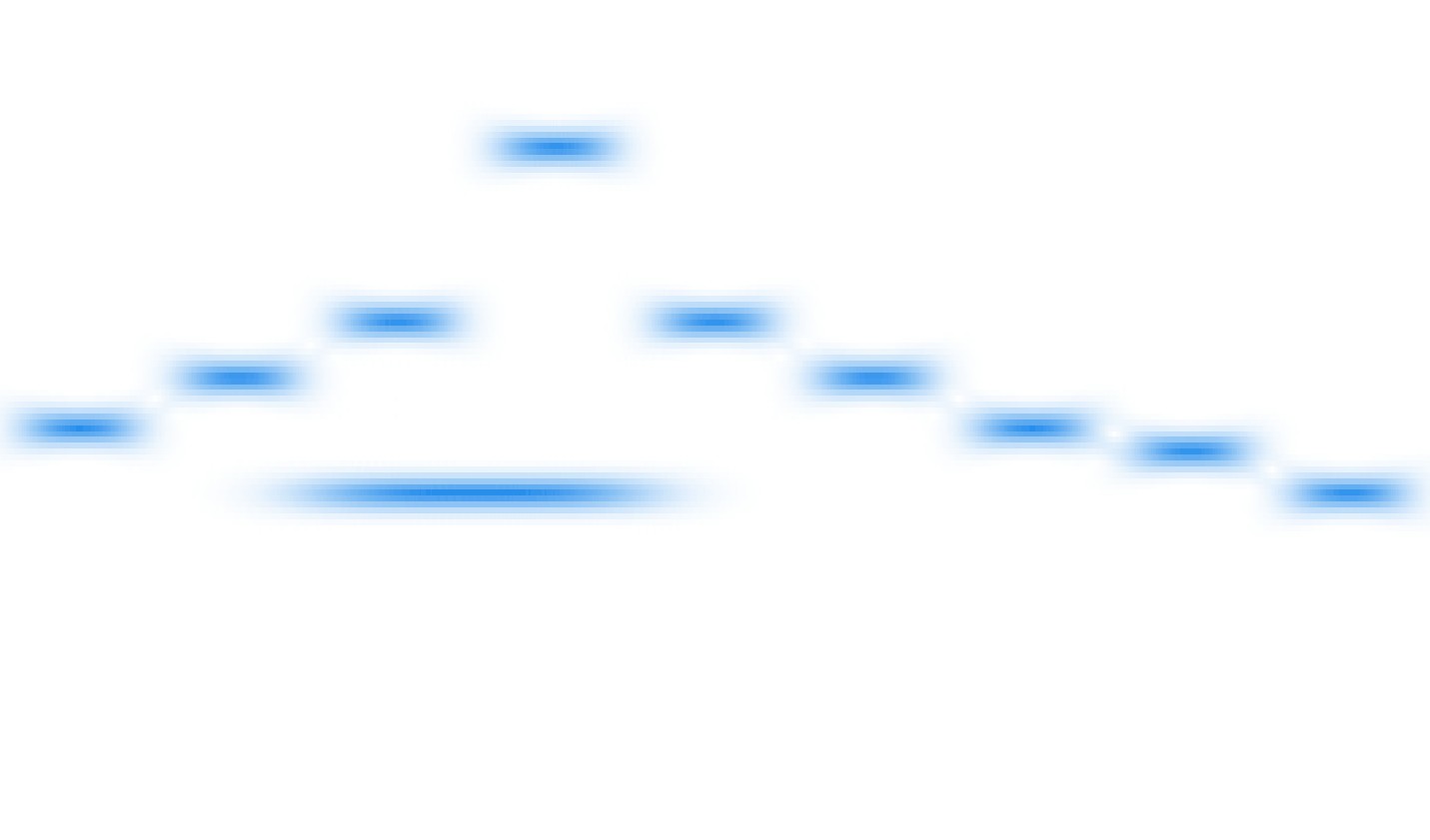

Taglio tempo-frequenza

È inoltre possibile rimuovere — con maggior efficacia rispetto a quanto reso possibile dall'elaborazione della trasformata di Fourier — una frequenza limitata nel tempo moltiplicando $V_g f (x, \omega)$ per una funzione nulla nell'area $R \in \spR^{2d}$ (ad esempio $R = [x_1, x_2] \times [\omega_1, \omega_2]$) in cui tale frequenza è localizzata. \[ \hspace{-1.5em} V_g f(x, \omega) \, \longrightarrow \, a(x, \omega) \, V_g f(x, \omega) \quad \text{dove} \quad a(x, \omega) = \begin{cases} 0 & \text{se} \; (x, \omega) \in R \\ 1 & \text{altrimenti}. \end{cases} \]

$\scriptsize f$

$\scriptsize |V_g f|^2$

$\scriptsize |a \cdot V_g f|^2$

$\scriptsize \tilde{f} \; \text{(cut signal)}$

Analogia con lo spartito musicale

Lo spettrogramma è il corrispondente matematico di una partitura musicale.

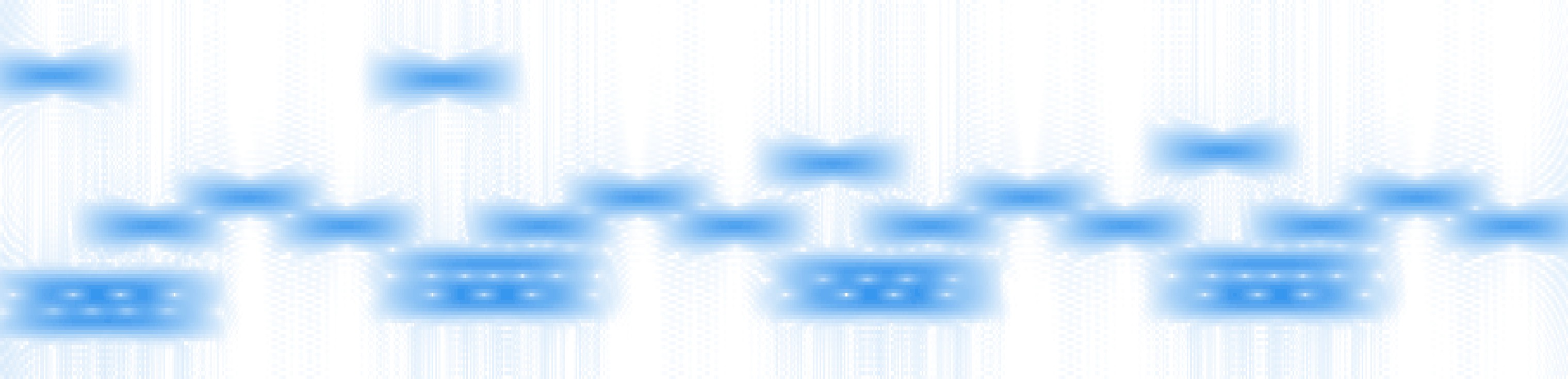

Toccata di Léon Boëllmann, dalla Suite Gothique, Op. 25 (1895).

$\scriptsize |V_g f|^2$

$\scriptsize f$

Matematicamente, il segnale definito da uno spartito può essere descritto utilizzando una funzione definita a tratti, per cui ciascun tratto è un'onda sinusoidale $s(t) \triangleq \sin(2 \pi \omega t)$, dove $\omega$ è la frequenza della nota corrispondente. Nel sistema occidentale a 12 note con temperamento equabile, scelta una frequenza di base $\omega_0$, le frequenze delle note $A,B,C, ...$ della scala sono date da \[ \omega_A = 2^{\frac{0}{12}} \omega_0, \;\; w_{A\sharp} = w_{B\flat} = 2^{\frac{1}{12}} \omega_0, \;\; ... \;\; \omega_{G\sharp} = 2^{\frac{11}{12}} \omega_0 \, . \]

Eventualmente, l'onda sinusoidale $s(t)$ corrispondente ad una nota può essere moltiplicata per una curva ADSR (Attack-Decay-Sustain-Release), denotata con $c(t)$ nell'immagine, che modula in volume della nota nel tempo.

$\scriptsize s(t) \quad$ $\scriptsize c(t) \quad$ $\scriptsize f(t) = c(t) \cdot s(t)$

Tuttavia, in una partitura, ogni nota rappresenta un suono ben localizzato nel tempo e con una precisa frequenza. Lo stesso non si può dire dello spettrogramma. È possibile far variare la larghezza della finestra impiegata nell'analisi, migliorando la risoluzione temporale o quella nel dominio delle frequenza. È però impossibile migliorare al contempo entrambe.

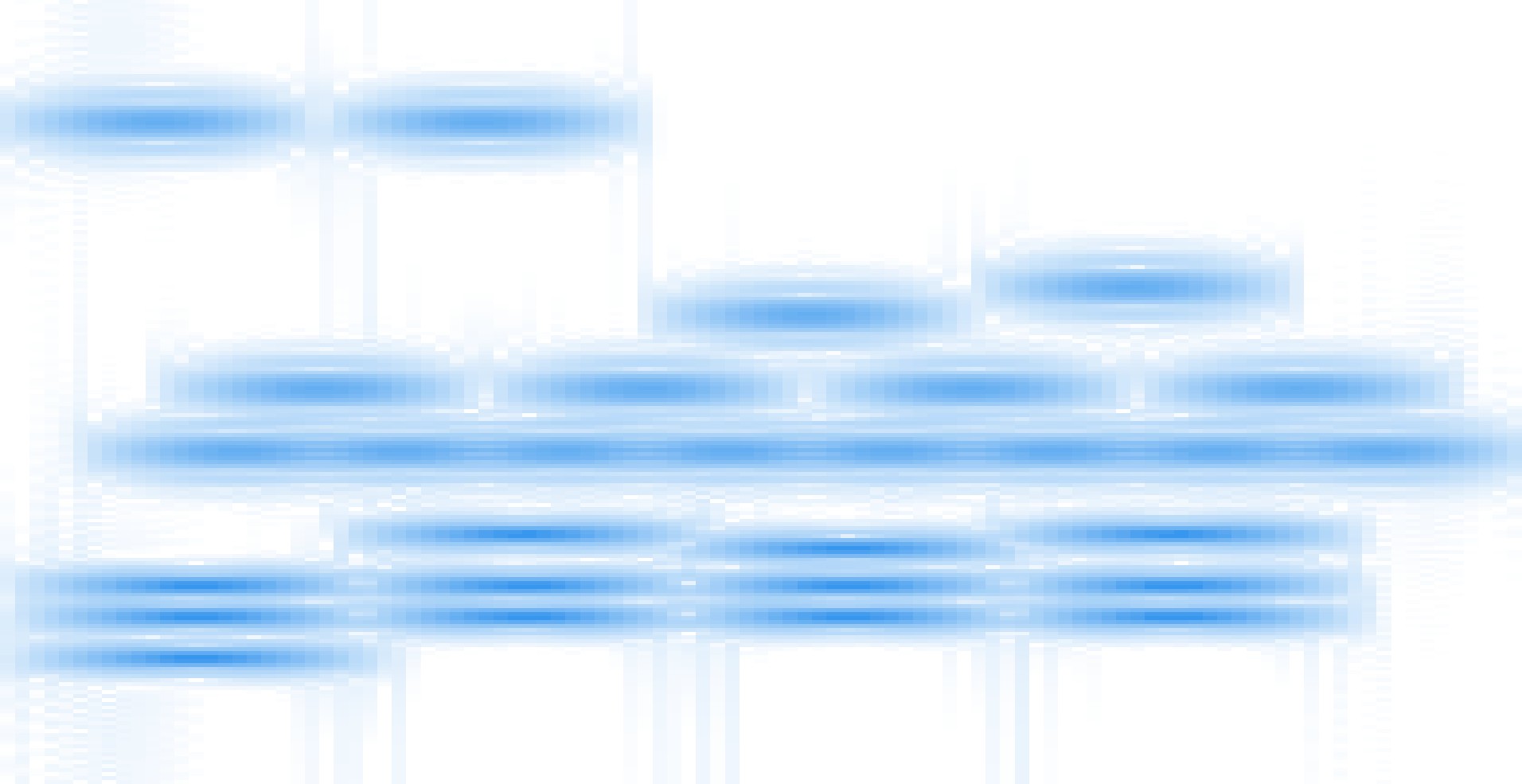

Per una finestra gaussiana più stretta $\varphi_{a_1}$, lo spettrogramma $|V_{\varphi_{a_1}} f(x, \omega)|^2$ presenta una maggiore risoluzione temporale, ma peggiora la risoluzione nel dominio delle frequenze.

$\scriptsize |V_{\varphi_{a_1}} f|^2$

$\scriptsize \varphi_{a_1}$

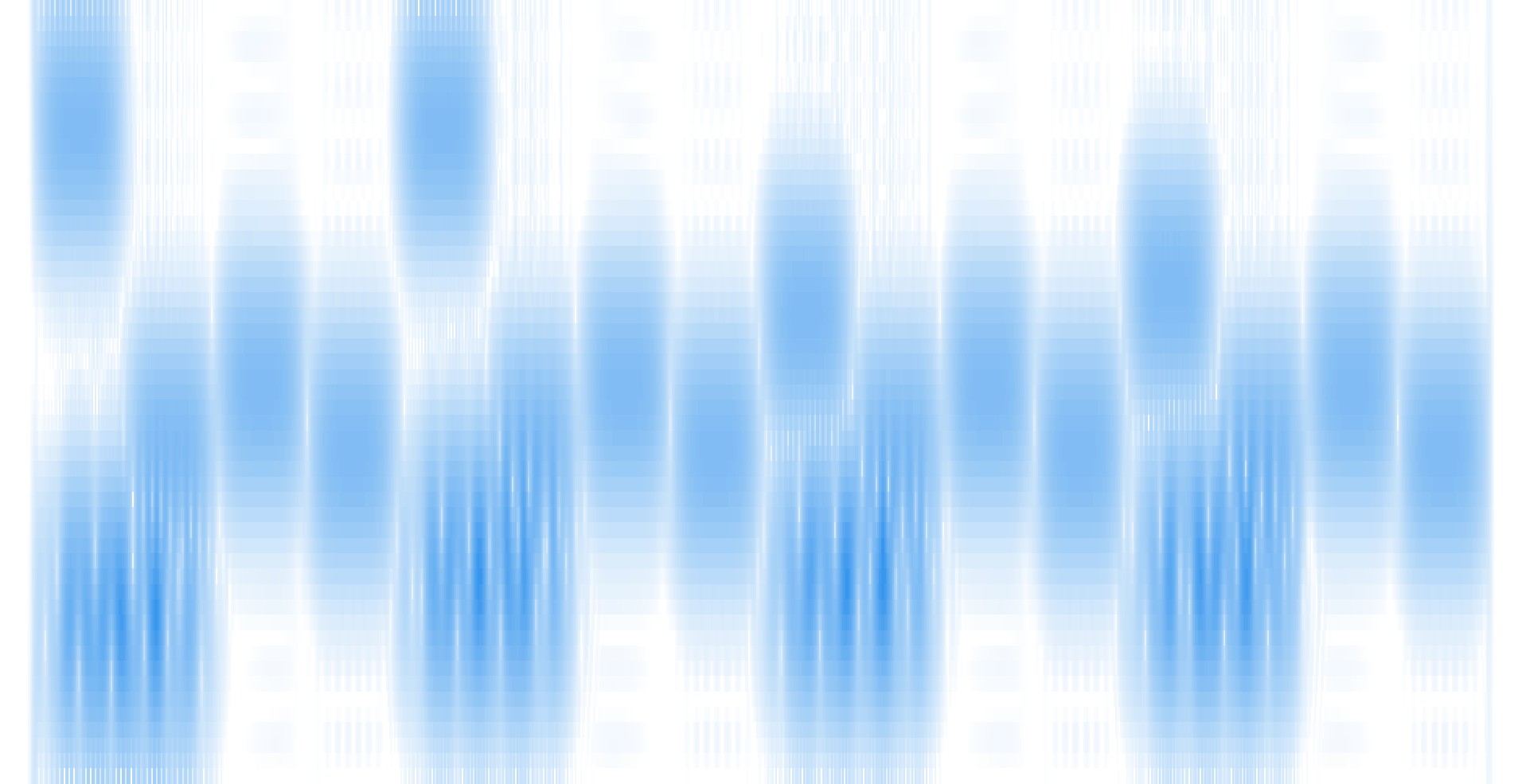

Viceversa, per una finestra gaussiana più larga $\varphi_{a_2}$, lo spettrogramma $|V_{\varphi_{a_2}} f(x, \omega)|^2$ presenta una maggiore risoluzione nel dominio delle frequenza, ma peggiora la risoluzione temporale.

$\scriptsize |V_{\varphi_{a_1}} f|^2$

$\scriptsize \varphi_{a_1}$

Principio di indeterminazione per la trasformata di Gabor

Quando descritto è diretta conseguenza del principio di indeterminazione per la trasformata di Fourier.

Sia $f \in \spLLd$ un segnale e $\varphi_a$ una finestra gaussiana. Fissato $x \in \spR^d$, si ha \[ V_{\varphi_a} f(x, \omega) = (F_a)\,\hat{}\, (\omega) \quad \text{dove} \quad F_a(t) \triangleq f(t) \cdot T_x \bar{\varphi}_a (t) \, . \] Dalla disuguaglianza HPW segue \[ \Delta_{F_a} t \cdot \Delta_{F_a} \omega \geqslant \frac{1}{4\pi} \normaLL{F_a} \, , \] dove $\Delta_{F_a} t \,$ e $\, \Delta_{F_a} \omega$ sono le deviazioni standard.

Principio di indeterminazione di Lieb

È inoltre possibile formulare il principio di indeterminazione in una forma simile a quella di Donoho-Stark e che coinvolge direttamente la trasformata di Gabor.

Per $\, \varepsilon > 0$, \[ \begin{rcases} f, g \in \spLLd \tc \normaLL{f} = \normaLL{g} = 1 \, , & \\ U \subseteq \spR^{2d} \tc \int_U |V_g f (x, \omega)|^2 \, dx \, d\omega \geqslant 1 - \varepsilon & \end{rcases} \; \Longrightarrow \; |U| \geqslant 1 - \varepsilon \, . \]

\[ \begin{gathered} |V_g f (x, \omega)| = |\inprod{f}{M_\omega}| \vertarrowbox{\; \leqslant \;\;}{\mathclap{\text{Cauchy-Schwartz}}} \normaLL{f} \normaLL{g} = 1 \quad \forall (x, \omega) \in \spR^{2d} \\[1em] \hspace{-.5cm} \Longrightarrow \;\; \underbracket{1 - \varepsilon \leqslant \textstyle\int_U |V_g f|^2 \, dx \, d\omega}_{\text{hypothesis}} \, \leqslant \, \underbracket{\norma{V_g f}_{L^\infty}^2 |U| \leqslant |U|}_{\text{previous step}} \end{gathered} \]

Ciò significa che

un segnale non può essere concentrato su insiemi arbitrariamente piccoli
nello spazio tempo-frequenza, indipendentemente dalla rappresentazione impiegata.

In effetti, se $V_g f \,$ è $\, \varepsilon$-concentrato su $U$, allora $|U| \to 1 \,$ per $\, \varepsilon \to 0$.

Oltre la trasformata di Gabor

Al fine di migliorare sia la risoluzione temporale sia quelle delle frequenze, possiamo immaginare di combinare due rappresentazioni ottenute con due differenti finestre.

Consideriamo un segnale $f \tc \spR \, \longrightarrow \, \spR \,$ e due finestre $\, g_1, g_2 \tc \spR \, \longrightarrow \, \spR$.

Spettrogramma a due finestre Lo spettrogramma di un segnale $f$ rispetto a due finestre $g_1$ e $g_2$ è definito come \[ \Spectrogram_{g_1, \, g_2} f \triangleq V_{g_1} f \cdot \mathop{V_{g_2} f}^{\text{______}} \, . \]

In particolare, per $g_1 = g_2$, si ha \[ \Spectrogram_{g_1, \, g_1} f \triangleq \Spectrogram_{g_1} f = V_{g_1} f \cdot \mathop{V_{g_2} f}^{\text{______}} = \underbracket{|V_{g_1} f|^2}_{\mathclap{\text{spettrogramma di} \; V_{g_1} f}} \, . \] Poiché $\Spectrogram_{g_1, \, g_2}$ è solitamente complesso, consideriamo $|\Spectrogram_{g_1, \, g_2} f|$ al fine di visualizzarlo graficamente. \[ |\Spectrogram_{g_1, \, g_2} f| = |V_{g_1} f| \cdot |\mathop{V_{g_2} f}^{\text{______}}| = |V_{g_1} f| \cdot |V_{g_2} f| = \Spectrogram_{g_1}^{\frac{1}{2}} \cdot \Spectrogram_{g_2}^{\frac{1}{2}} \, . \]

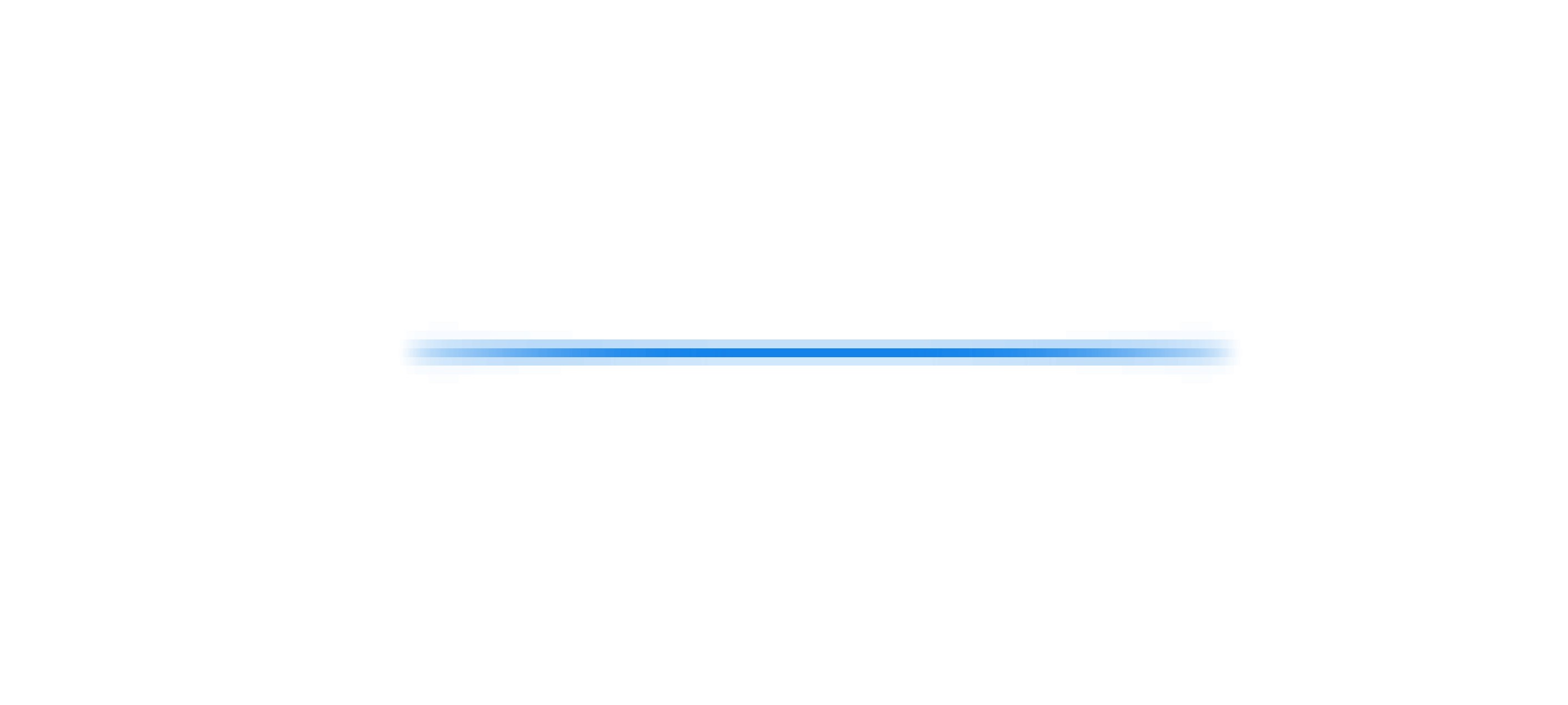

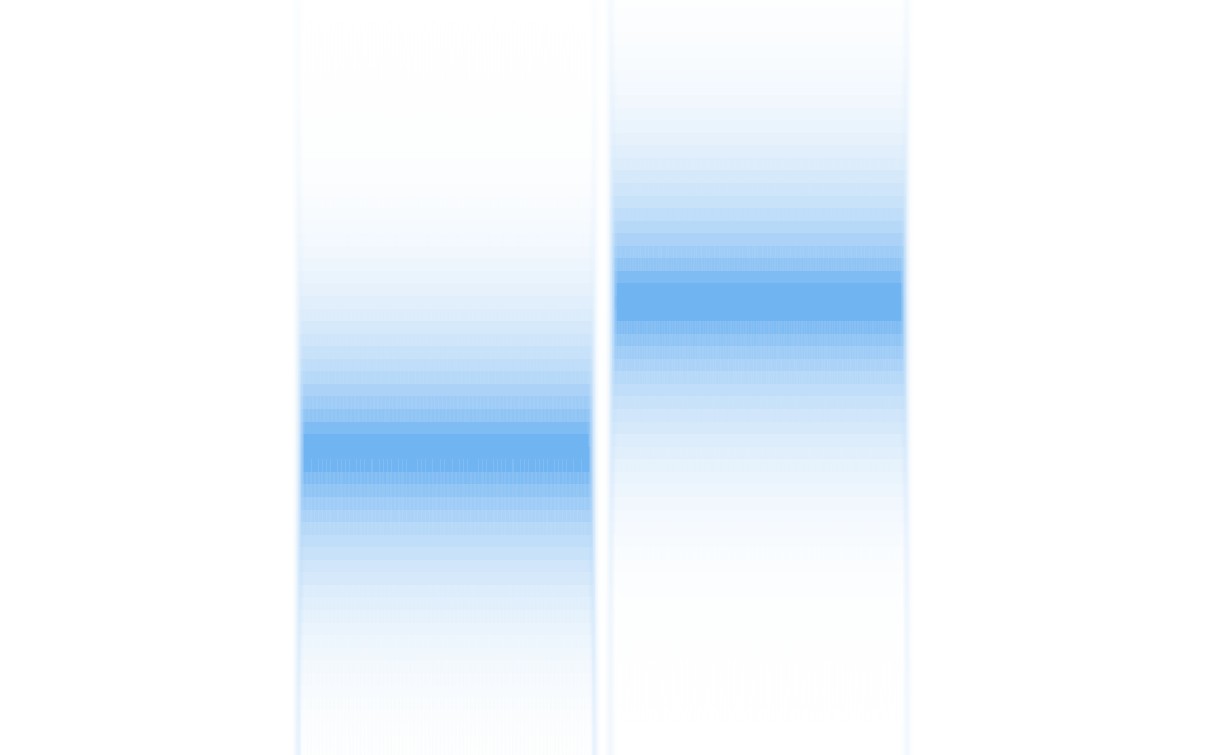

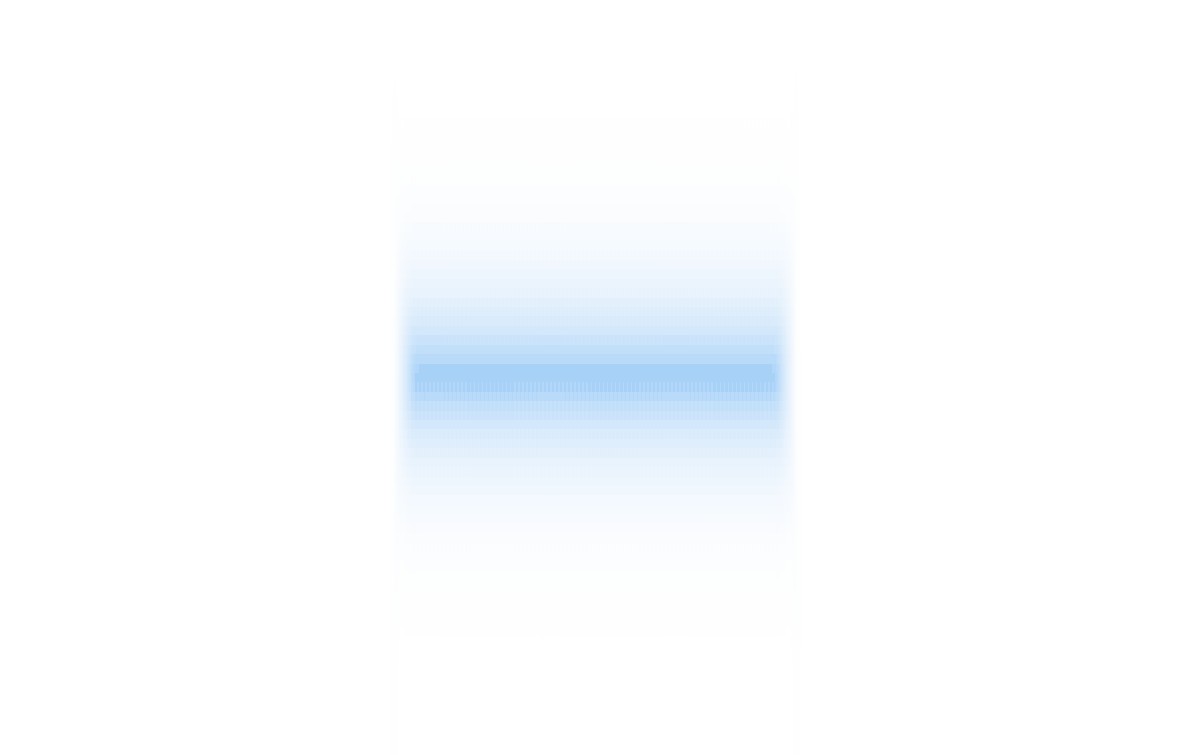

Sia ora $f \tc \spR \, \longrightarrow \, \spR$ una semplice onda sinusoidale, eventualmente moltiplicata per una curva ADSR. Consideriamo poi due finestre gaussiane $\varphi_{a_1}, \varphi_{a_2}$ con $a \lt b$. Allora $\Spectrogram_{\varphi_a, \, \varphi_b} \, f (x, \omega)$ offrirà dei miglioramenti in termini sia di risoluzione temporale sia delle frequenze. Infatti \[ \begin{split} |\Spectrogram_{\varphi_a, \, \varphi_b} \, f (x, \omega)| \approx 0 & \quad \text{se} \quad |V_{\varphi_a} f (x, \omega)| \approx 0 \;\; \lor \;\; |V_{\varphi_b} f (x, \omega)| \approx 0 \\ |\Spectrogram_{\varphi_a, \, \varphi_b} \, f (x, \omega)| \not\approx 0 & \quad \text{se} \quad |V_{\varphi_a} f (x, \omega)| \not\approx 0 \;\; \land \;\; |V_{\varphi_b} f (x, \omega)| \not\approx 0 \, . \end{split} \]

$\scriptsize f$

$\scriptsize \varphi_a$

$\scriptsize |V_{\varphi_a} f|^2$

$\scriptsize \varphi_b$

$\scriptsize |V_{\varphi_b} f|^2$

$\scriptsize |\Spectrogram_{\varphi_a, \, \varphi_b} \, f|$

Frequenze fantasma

Tuttavia, il principio di indeterminazione è stato bypassato solo apparentemente. Si ripresenta infatti in una nuova e sorprendente forma.

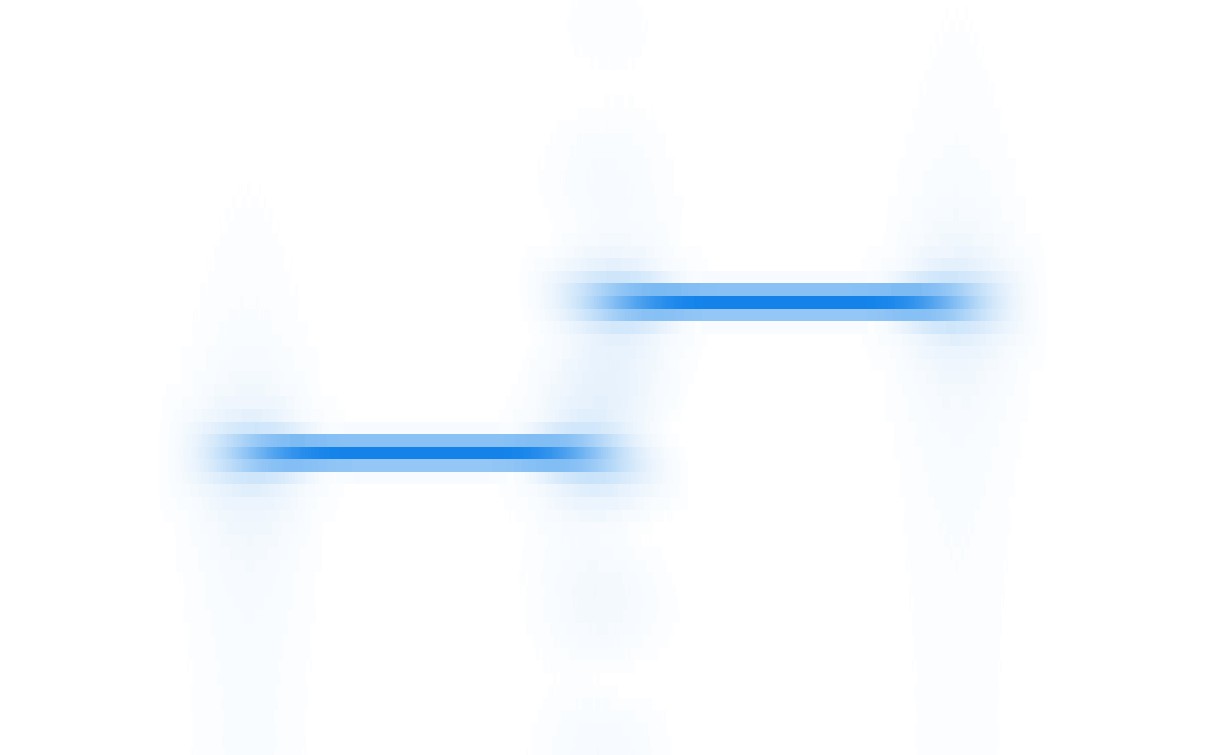

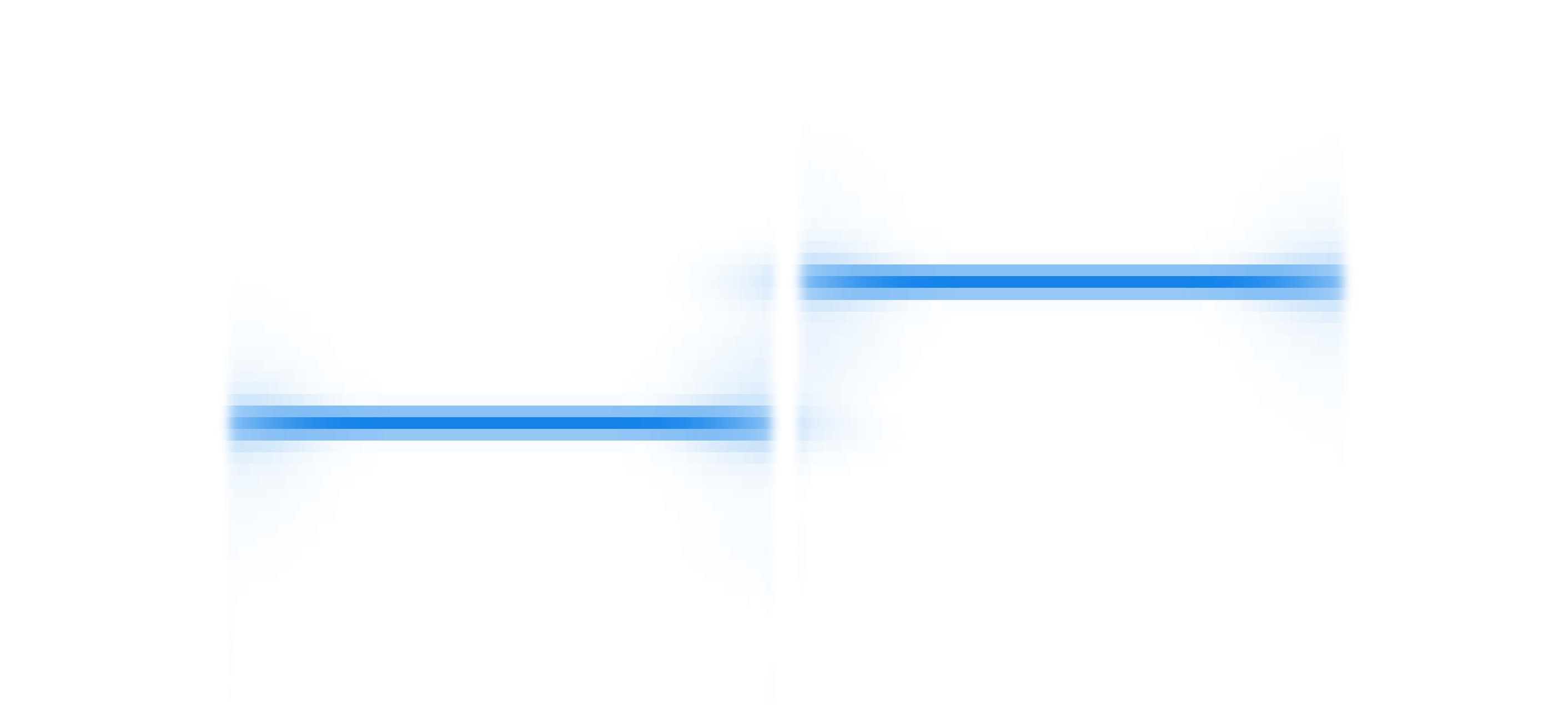

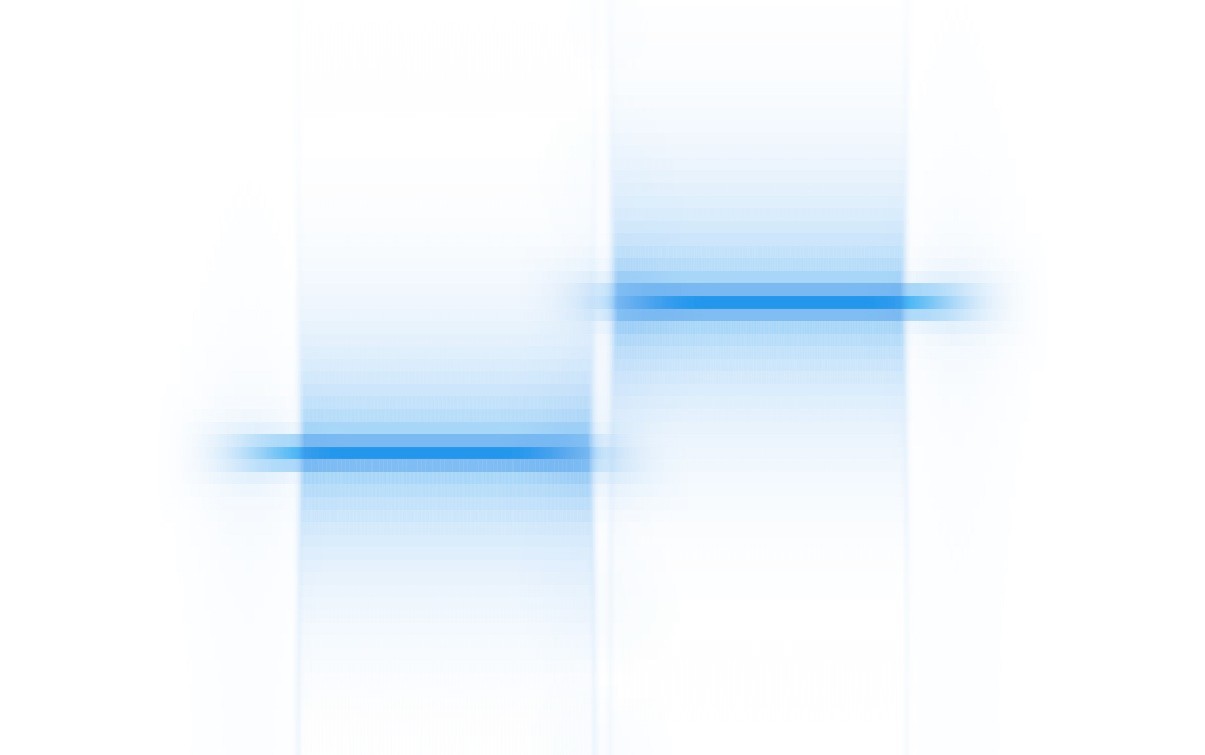

Si consideri un segnale $f(t)$ composto da due diverse onde sinusoidali \[ f(t) = \begin{cases} \sin(2 \pi \, \omega_1 \cdot t) & \text{se} \;\; t \in [t_{1, 1}, t_{1, 2}] \\ \sin(2 \pi \, \omega_2 \cdot t) & \text{se} \;\; t \in [t_{2, 1}, t_{2, 2}] \\ 0 & \text{otherwise} \end{cases} \\[.5em] \] dove $t_{1, 1} < t_{1, 2} < t_{2, 1} < t_{2, 2}$, mentre $\omega_1, \omega_2 \in (\omega - \varepsilon, \, \omega + \varepsilon)$ per $\varepsilon$ sufficientemente piccolo.

$\scriptsize f$

$\scriptsize \varphi_a$

$\scriptsize |V_{\varphi_a} f|^2$

$\scriptsize \varphi_b$

$\scriptsize |V_{\varphi_b} f|^2$

$\scriptsize |\Spectrogram_{\varphi_a, \, \varphi_b} \, f|$

È possibile osservare artefatti in intorni di $(t_{1, 2}, \, \omega_2)$ e $(t_{2, 1}, \, \omega_1)$. In effetti, \[ |V_{\varphi_a} \, f (x, \omega)| \not\approx 0 \;\; \land \;\; |V_{\varphi_b} \, f (x, \omega)| \not\approx 0 \;\; \Longrightarrow \;\; |\Spectrogram_{\varphi_a, \varphi_b} \, f (x, \omega)| \not\approx 0 \] per $(x, \omega) \in I_1$ e $(x, \omega) \in I_2$, intorni di $(t_{1, 2}, \, \omega_2)$ e $(t_{2, 1}, \, \omega_1)$ rispettivamente. Pertanto, appaiono nello spettrogramma delle frequenze non presenti nel segnale di partenza e che pertanto vengono chiamate frequenze fantasma.

$\scriptsize \Spectrogram_{\varphi_a} \, f + \Spectrogram_{\varphi_b} \, f$

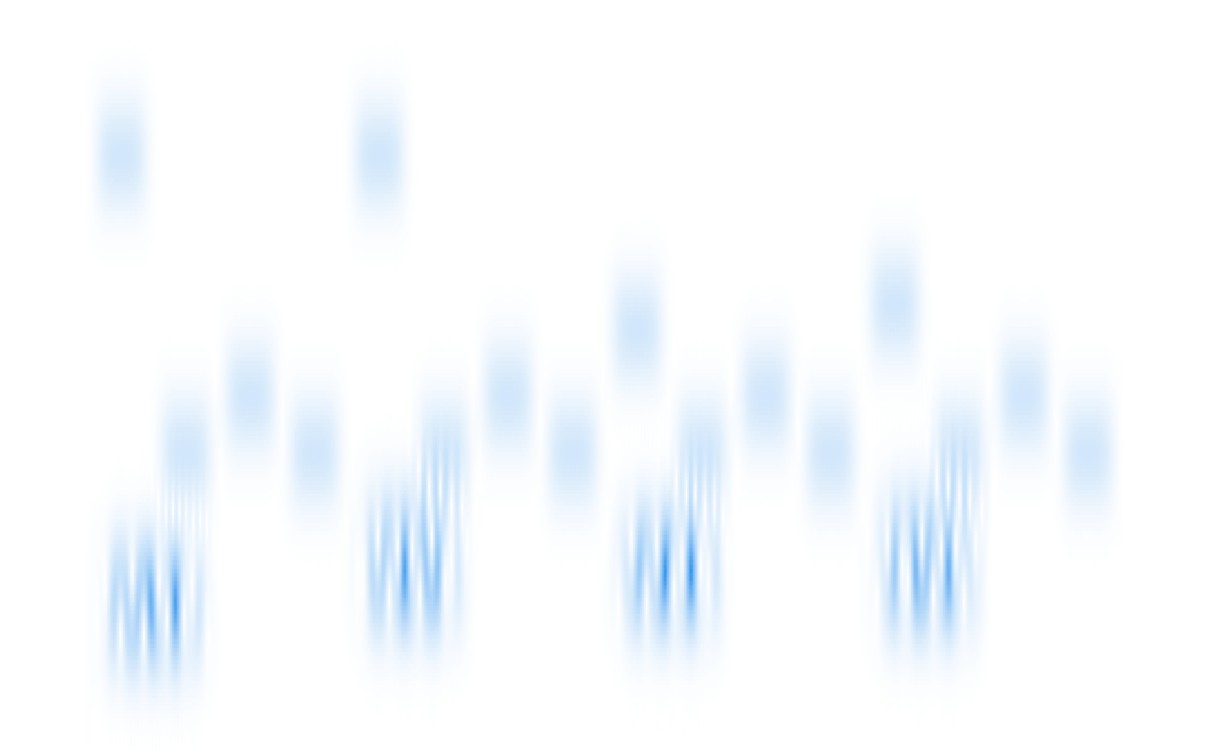

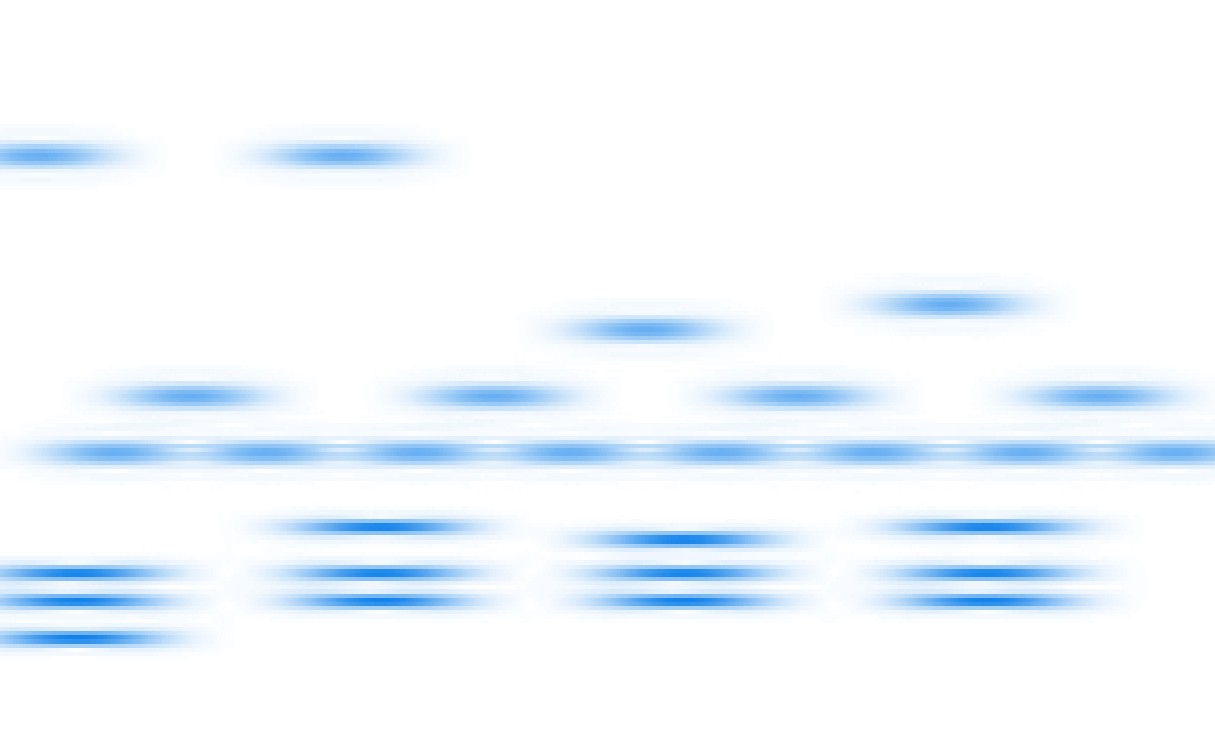

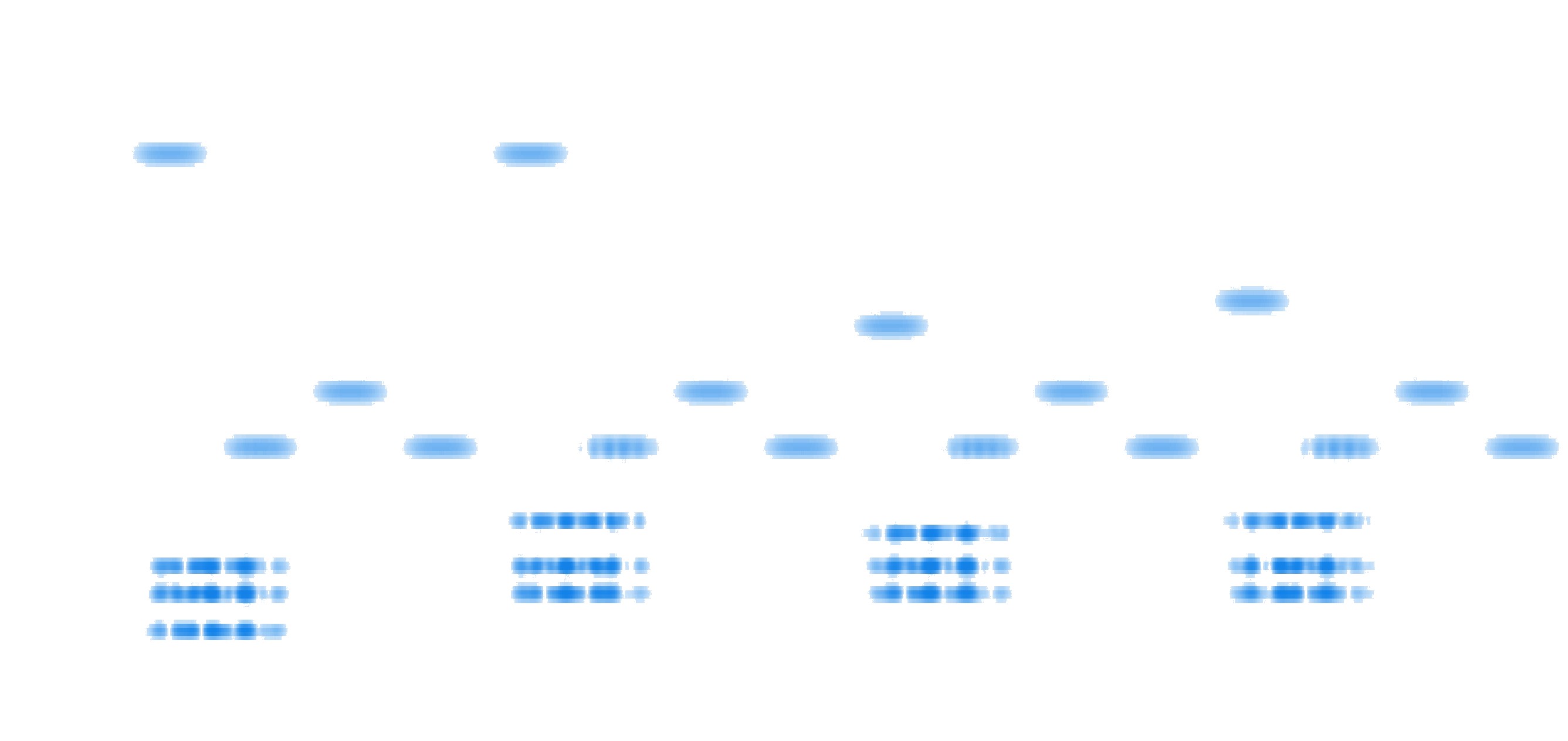

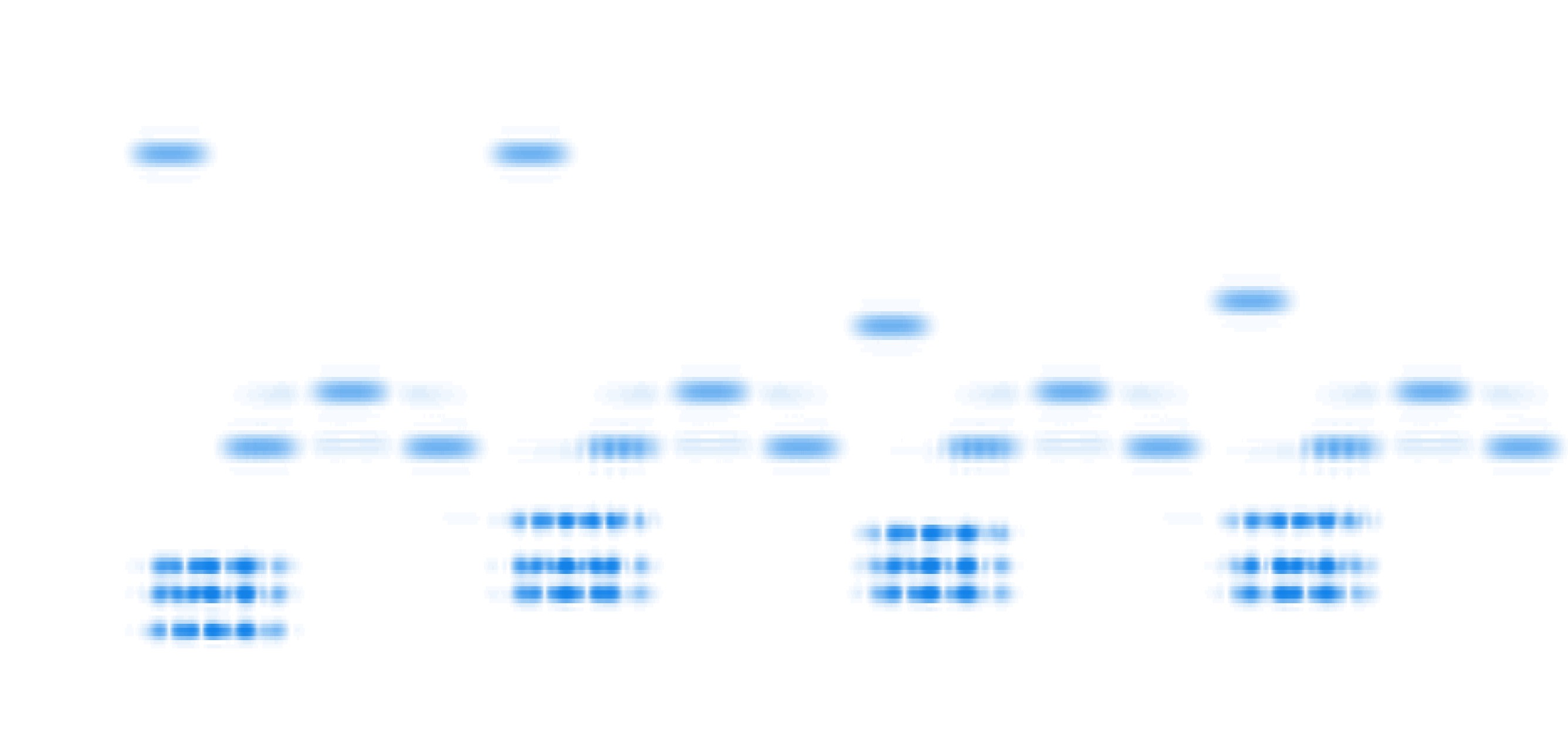

Tale fenomeno è ulteriormente amplificato per segnali più complessi.

$\scriptsize f$

$\scriptsize \varphi_a$

$\scriptsize |V_{\varphi_a} f|^2$

$\scriptsize \varphi_b$

$\scriptsize |V_{\varphi_b} f|^2$

$\scriptsize |\Spectrogram_{\varphi_a, \, \varphi_b} \, f|$

Si può ottenere un parziale miglioramento della rappresentazione dello spettrogramma a due finestre $|\Spectrogram_{\varphi_a, \, \varphi_b} \, f|$ applicando un filtro di denoising, ovvero \[ |\Spectrogram_{\varphi_a, \, \varphi_b} \, f| \, \longmapsto \, a(x, \omega) \, |\Spectrogram_{\varphi_a, \, \varphi_b} \, f| \quad \text{dove} \quad a(x, \omega) \triangleq \begin{cases} 0 & \text{se} \; |\Spectrogram_{\varphi_a, \, \varphi_b} \, f| \lt A \\ 1 & \text{altrimenti}. \end{cases} \]

$\scriptsize a(x, \omega) \, |\Spectrogram_{\varphi_a, \, \varphi_b} \, f|$

Bibliografia parziale

K. Gröchenig, Foundations of Time Frequency Analysis, Applied and Numerical Harmonic Analysis, Birkhäuser Boston Inc, MA, 2000.
G. Sanderson [3Blue1Brown], But what is the Fourier Transform? A visual introduction, YouTube, 26 gennaio 2018. Accesso effettuato nel luglio 2022.
G. Sanderson [3Blue1Brown], But what is a Fourier series? From heat flow to drawing with circles YouTube, 30 giugno 2019. Accesso effettuato nel luglio 2022.

Strumento dinamico di analisi

                        Codice sorgente: github.com/bradwave/gabor

                        Codice sorgente della presentazione: github.com/bradwave/masterthesis
